ALBを試してみました。

流れとしては、単品のEC2インスタンスを作成し、その上にALBを入れていきます。
ようは、今まで単品EC2のサーバだったものを、外からのアクセスURLはそのままに、
ALBで負荷分散をしたいケースを想定します。

  • 単品EC2サーバの作成

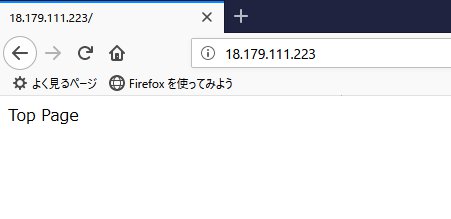

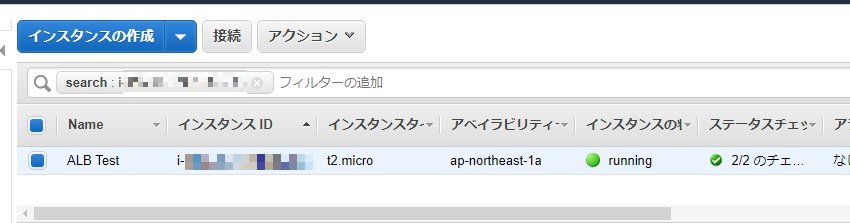

    まずはALBなし、単品EC2インスタンスを作成し、動作確認をします。
    ここでは詳しく触れませんが、当然InternetGatewayに接続されているサブネット上に作る必要があります。
    必要に応じ、IP制限などセキュリティグループ設定を行ってください。
    (いや分かってるよ。という人は飛ばしてよいですw)
    このEC2はApacheをインストールし、/と/blogにファイルが置いてあります。

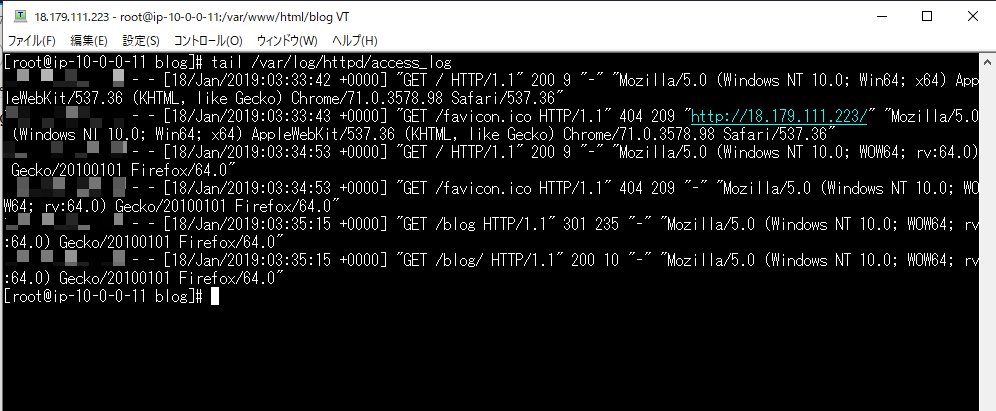

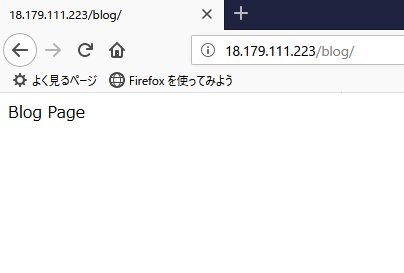

    Apacheのログでも、アクセスされていることが確認できます。
  • ALB作成
    では、EC2の動きが確認できたところで、ALBを作成しましょう。

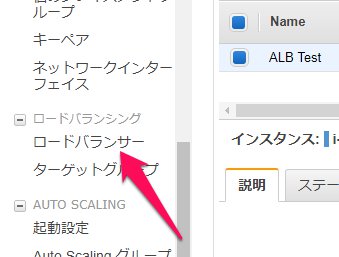

  1. EC2管理画面のロードバランサ―をクリックします。

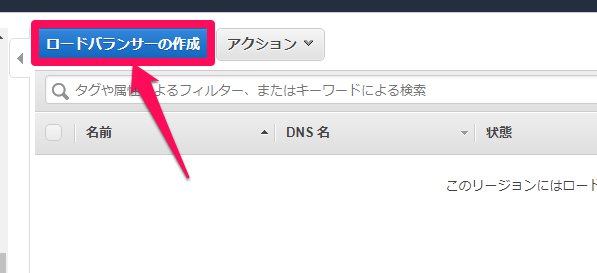

  2. 次に、ロードバランサ―の作成ボタンをクリックします。

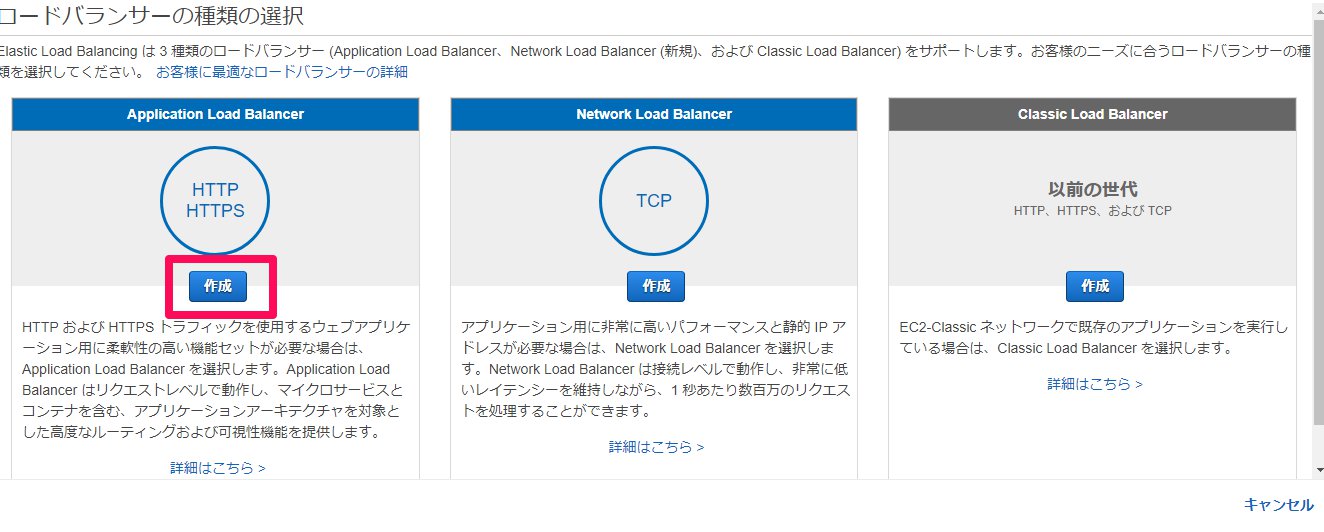

  3. ロードバランサ―の種類の選択画面が出ます。
    ここでは、Application Load Balancerを作成します。
  4. 作成ウイザードが起動します。

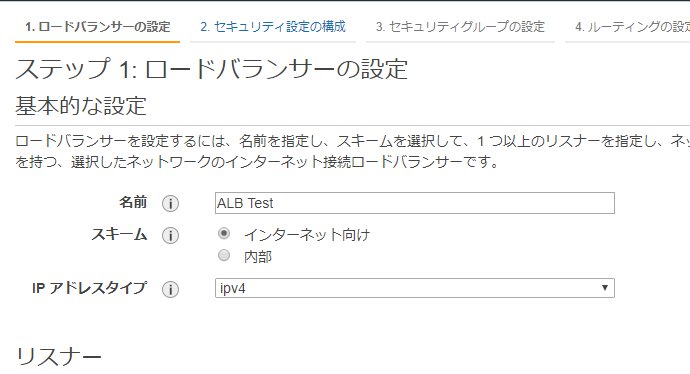

    適当な名前を付けます。(スクショではミスってスペースを入れましたが、エラーになります。)
    ALBはVPC内部のプライベートネットワークでも使えますが、今回はインターネット向けに設定します。

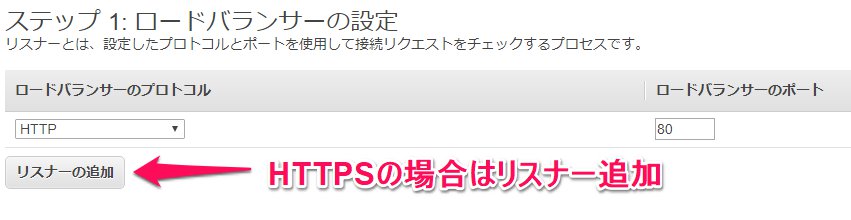

  5. リスナーはデフォルトでHTTPプロトコルがセットされています。
    HTTPSを追加したい場合は、リスナーの追加ボタンをクリックし、SSL証明書などの設定を行います。
    ここでは、手早く動作を確認したいのでSSLは無しにしました。
    ドメインを取得しているなら、AWS Certificate Managerの取得法を参考に無償の証明書をセットすることができます。
  6. アベイラビリティゾーンの設定です。

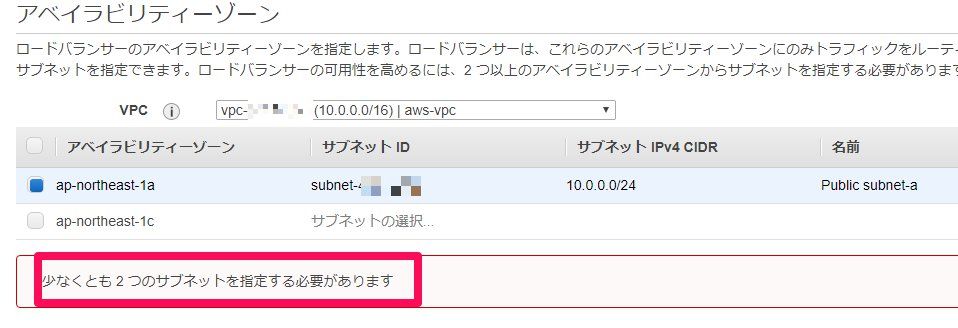

    従来のELBでは、アベイラビリティゾーンは1つでもOKでしたが、ALBは2つ以上が必須となります。

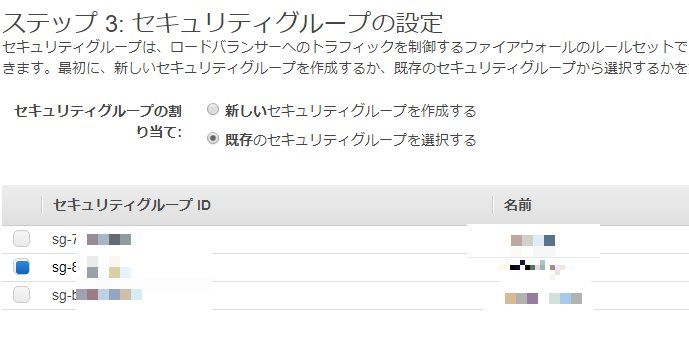

  7. 次にALBに設定するセキュリティグループを設定します。
    注意点として、ALBに設定したセキュリティグループIDをEC2側に設定したセキュリティグループ
    で許可する設定にしないと、ALBからバックエンドのEC2へ通信不能となります。
    それは、ALBに割り当てられるIPが不定なのと、かといってサブネット全体を許可するセキュリティグループは
    ちょっとザルなので。この辺りはSecurityGroupについてを参照ください。
  1. 次に、ルーティングの設定です。ALBはターゲットグループと呼ばれるEC2インスタンスを
    グルーピングした単位でインスタンスを設定します。

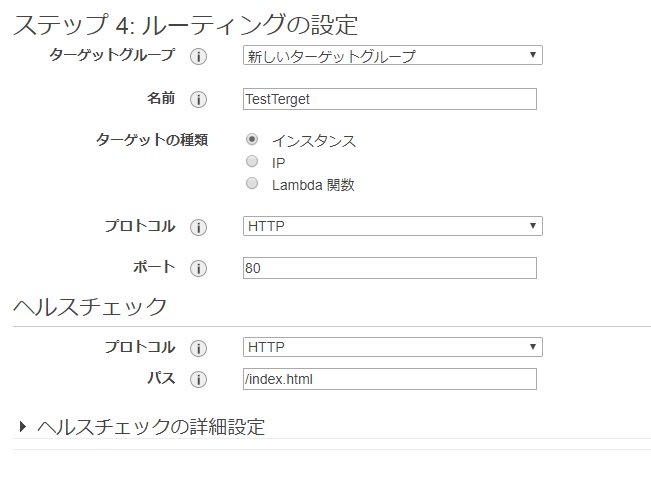

    ここでは事前にターゲットグループの準備をしていないので、新しいターゲットグループを選択し、
    TestTergetというターゲットグループを作成します。
    ヘルスチェックはALBがサーバの死活監視でアクセスする先を指定します。
    ここがALBからアクセス不能になると、ALBはインスタンスを切り離しますので、
    必ずアクセスできるページを指定します。ELB+APacheでhttpsへリダイレクトをしたいも参考に。

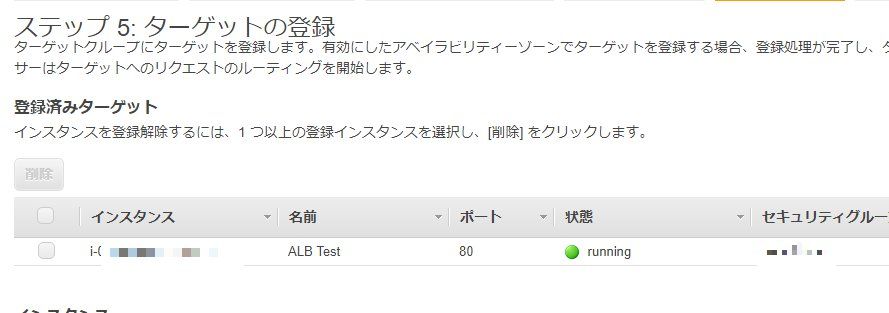

  2. ターゲットの登録です。ここで、先ほど作成したターゲットグループに対し、
    EC2インスタンスを割り当てます。ここでは先ほど作成したテスト用EC2インスタンスを割り当てます。

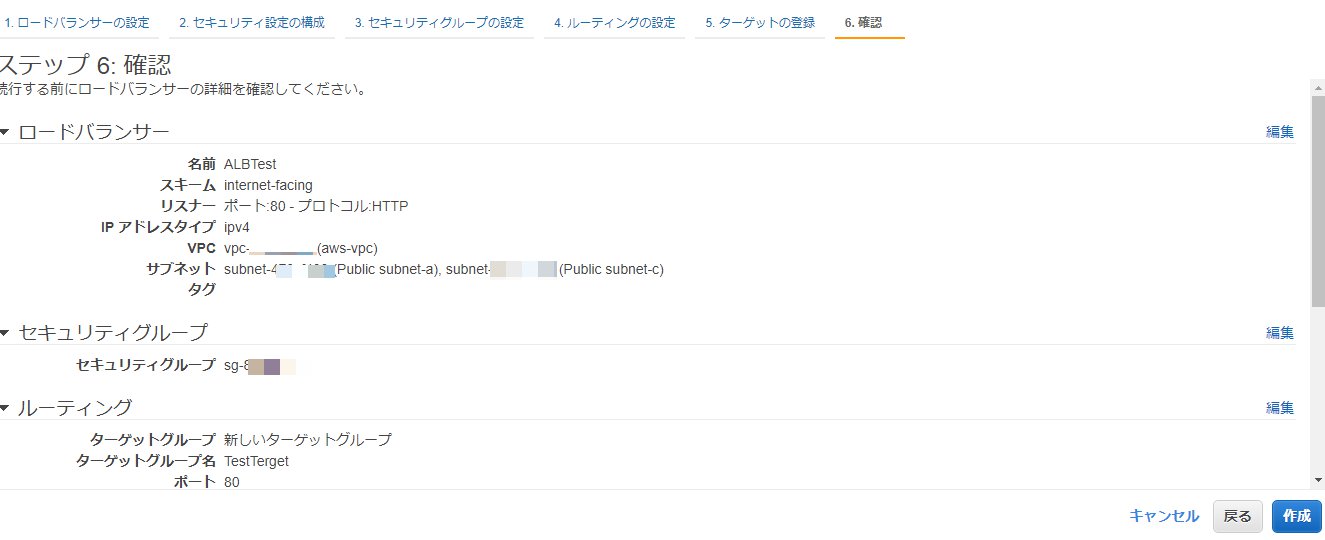

  3. 確認画面が出ますので、作成ボタンをクリックし作成します。

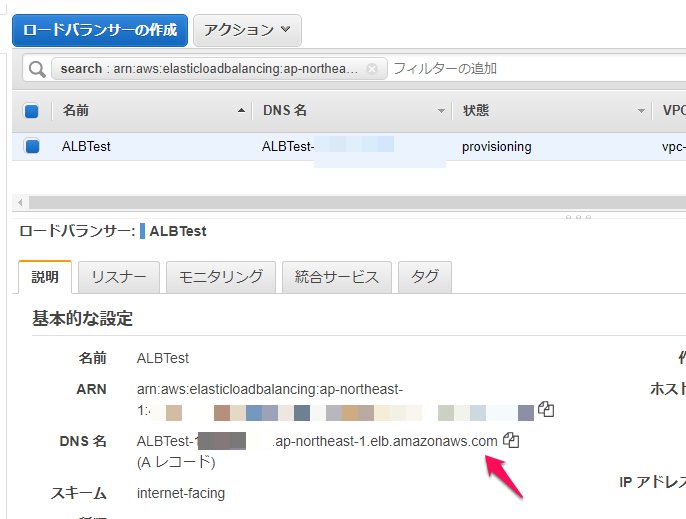

  1. ALBが作成されましたら、DNS名のところにアクセス可能なDNS名が表示されます。
    通常ここをDNSへ登録するのですが、今回はテストなのでそのまま使います。
  • ALBの動作確認
    • EC2が1台の場合の挙動

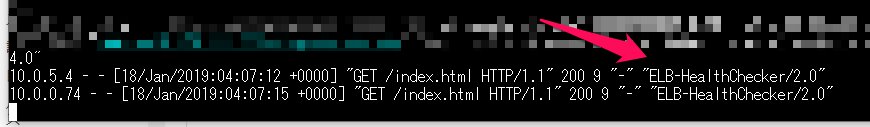

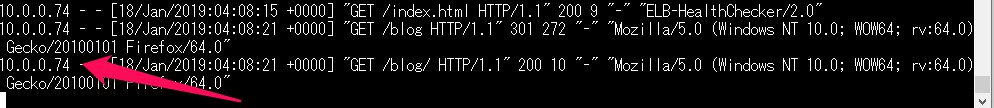

      ALBにアクセスします。先ほどのEC2インスタンスのApacheログにELBのヘルスチェックアクセスが記録されています。
      アクセス元IPアドレスはALBのプライベートIPになっています。
      アクセス元IPを取得するには、Apacheのログ設定が必要になります。同様にアプリケーション側でアクセス元IPアドレスで制限などを掛ける場合は、取得する環境変数の変更が必要になります。
    • EC2が2台の場合の挙動
      EC2が二台構成のとき、アクセスが振り分けられることを確認します。

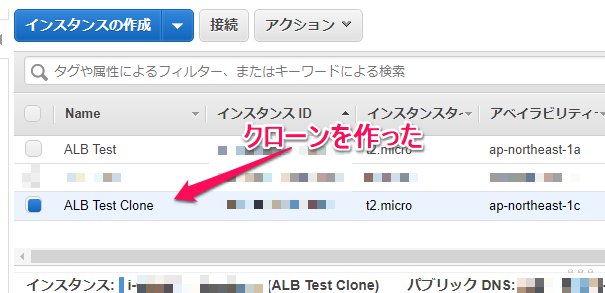

      面倒なので、先ほどのEC2インスタンスのクローンを作成します。こういう芸当ができるのがクラウドの利点ですね。
      では、作成したEC2をターゲットグループに追加しましょう。EC2管理画面より、ターゲットグループをクリックします。

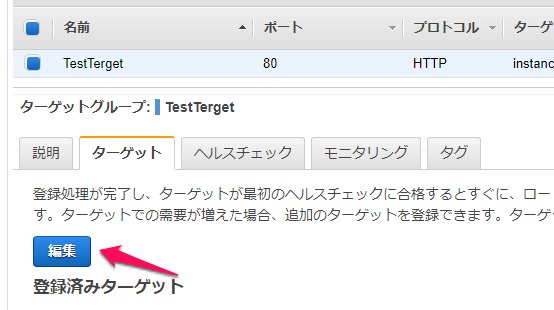

      TestTergetを選択し、編集ボタンをクリックします。

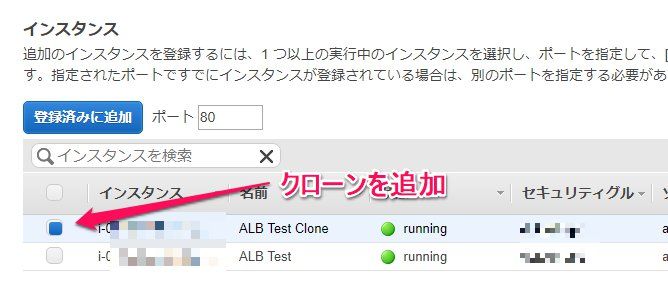

      先ほど作成したクローンインスタンスを追加します。
      ALBにアクセスしてみます。

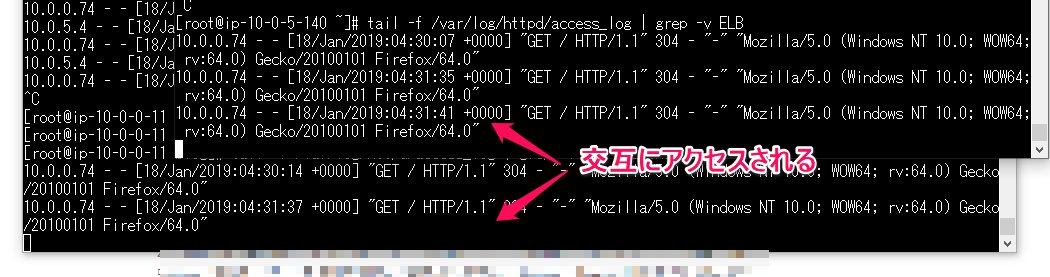

      それぞれのEC2インスタンスに対し、交互にアクセスがあることが確認できます。
  • ALBによるルーティングの振り分け
    では、ALBの特徴である、ルーティング(パスベースの振り分け)を見ていきましょう。

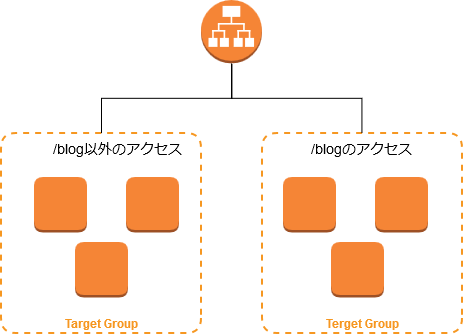

    図のような構成を作ります。
    つまり、いままで同一サーバ内にあった/blogを外に切り出すわけですね。
    ただし、外部からのアクセスは変更しないようにします。

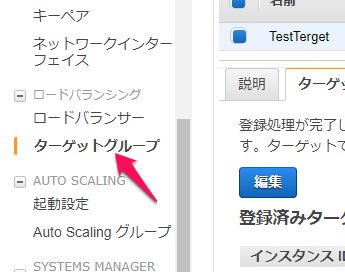

  1. EC2管理画面より、ターゲットグループをクリックします。

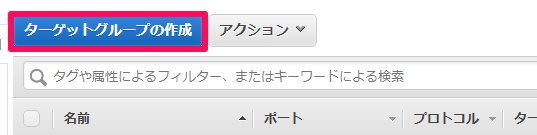

  2. ターゲットグループの作成をクリックします。

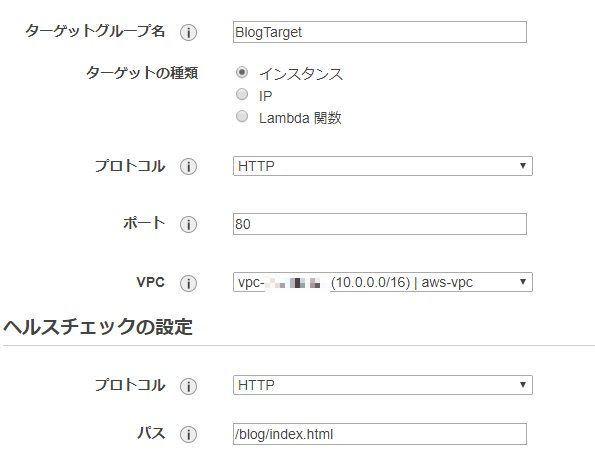

  3. ターゲットグループを設定します。ここではBlogTargetというのを作りました。
  4. つぎに作成したターゲットグループにインスタンスを割り当てます。

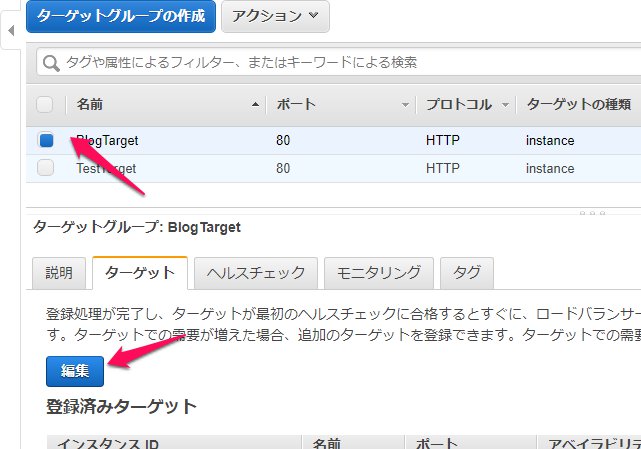

    作成したBlogTargetを選択し、編集ボタンをクリックします。

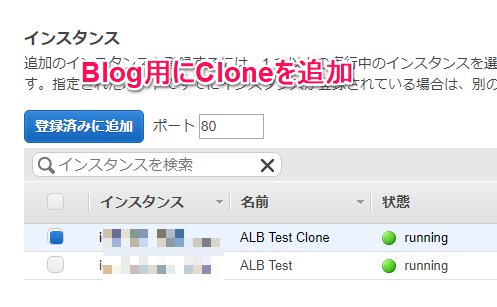

  5. インスタンスを追加します。
  • ALBのルーティングルールについて
    では、ALBのルーティングルールを見ていきながら、挙動を見ていきましょう。
    まずはルールを割り当てます。

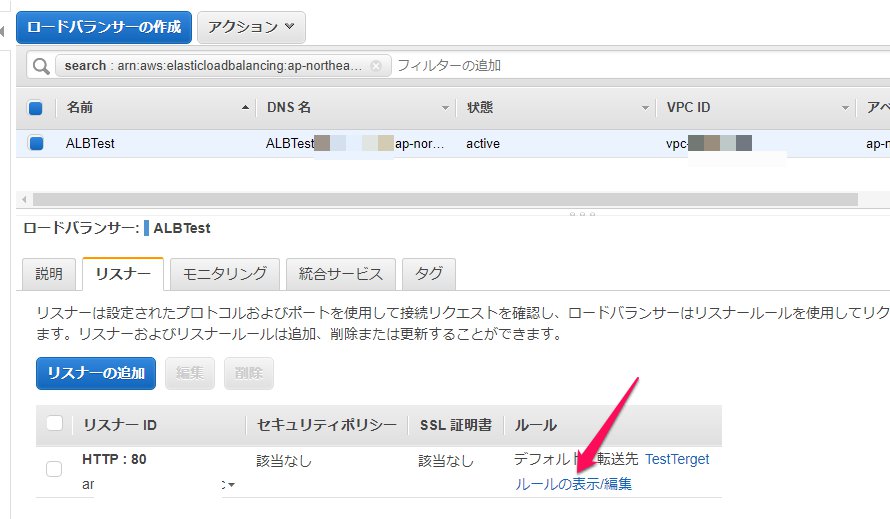

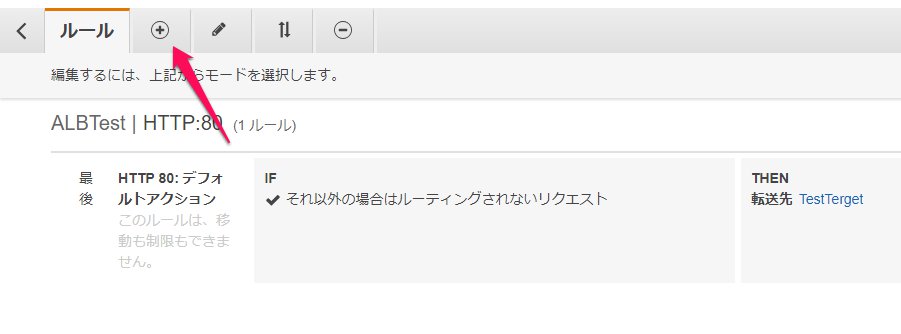

    ALBの画面からルールの表示・編集をクリックします。
    +ボタンをクリックします。

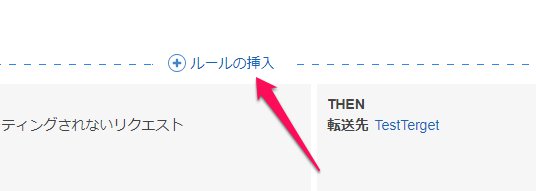

    ルールの挿入をクリックします。

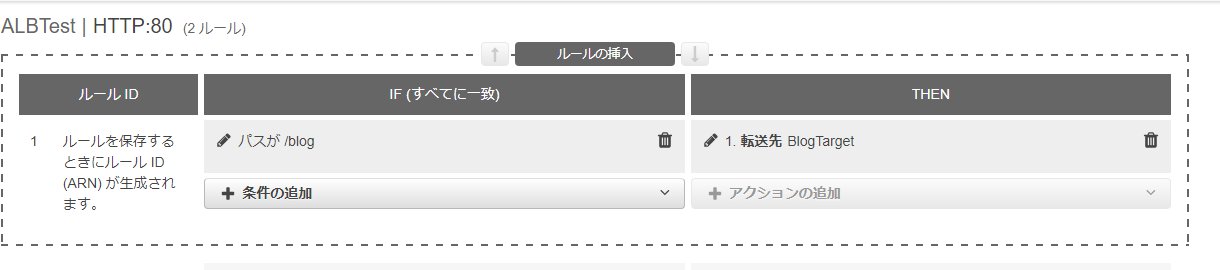

    では、/blogに対してのアクセスを振り分けるルールを設定しましょう。
    ついでに、ALBの機能で、特定のレスポンスをサーバレスで返すことができますので、その機能も試してみましょう。

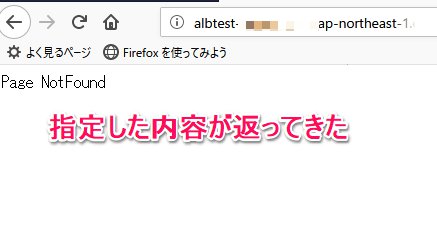

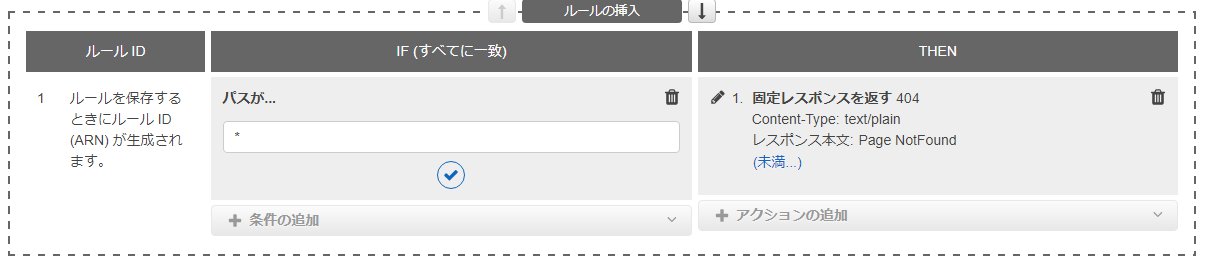

    ここでは、すべてのパスに対し、NotFoundというテキストを返すことにしましょう。

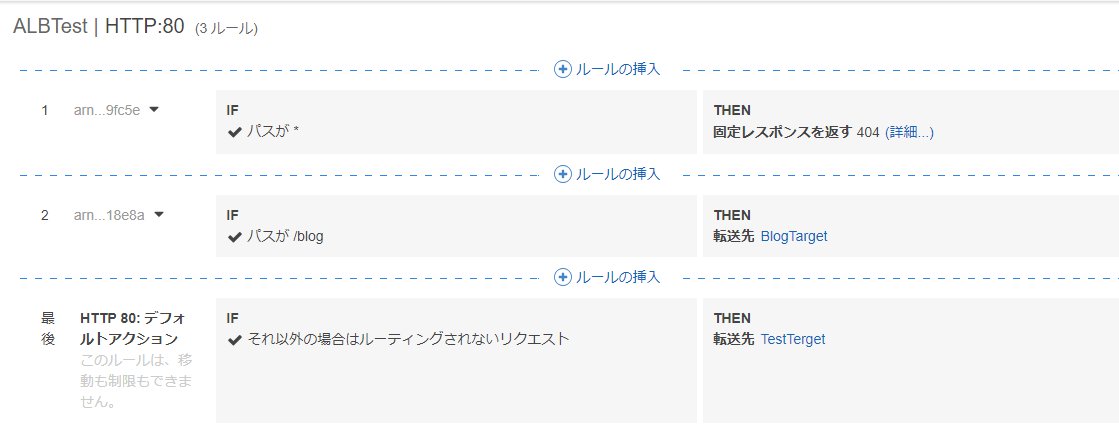

    最終的にこんな感じです。

では動作確認しましょう。

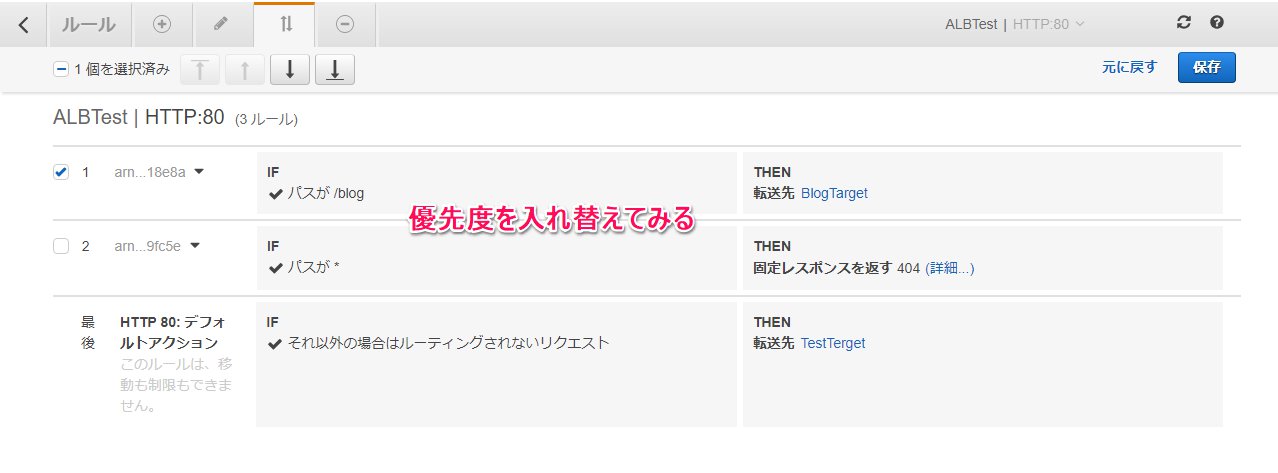

このままでは何やってもNotFoundなので、優先度を入れ替えてみます。

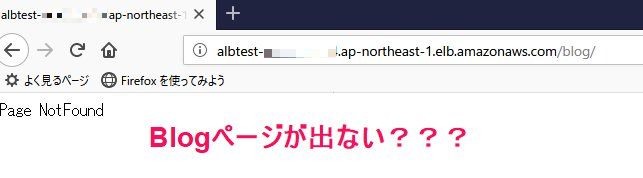

あれ?予想に反して、出てきませんね・・・


ルールを編集してみます。

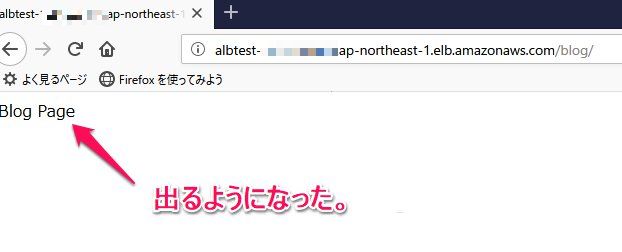

出るようになりました。


では、NotFoundのルールを削除して、/blogのルールだけにしましょう。
それ以外はデフォルトルールが適用されるはずです。

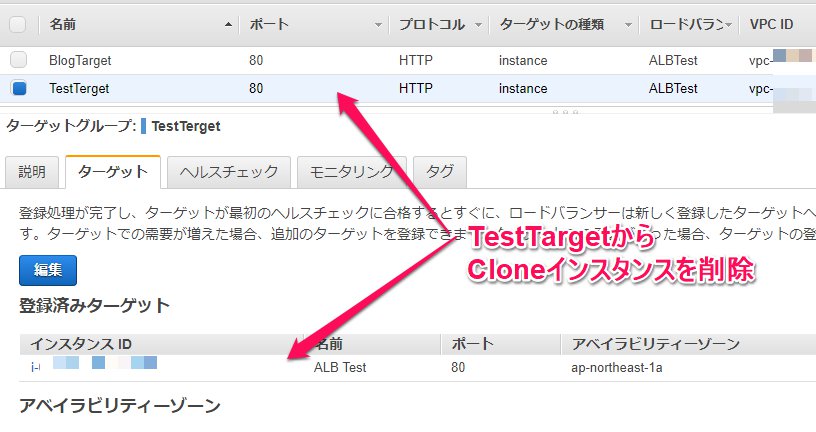

ついでに、最初に作ったTestTergetから、Cloneインスタンスを削除します。これで、/blogに対するアクセスのみ、
クローンしたEC2インスタンスが受け持ちます。

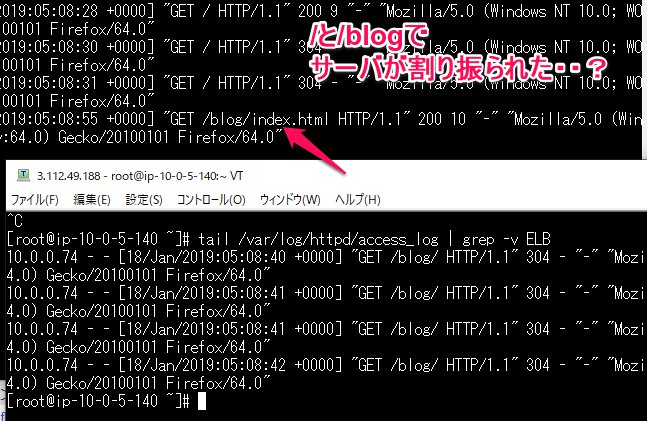

うまく振り分けられ・・ないですね。

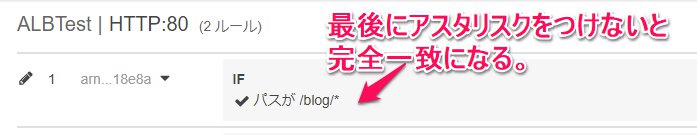

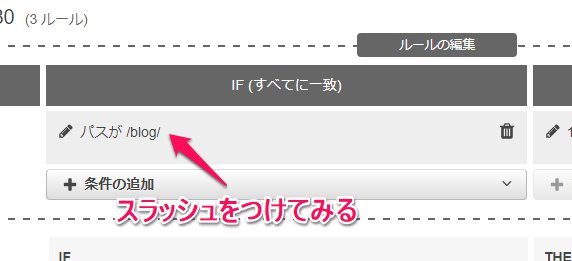

パスのルール設定で、アスタリスクをつけないと、完全一致になります。

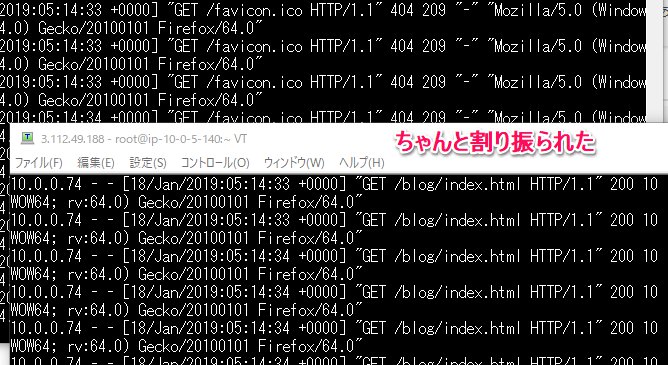

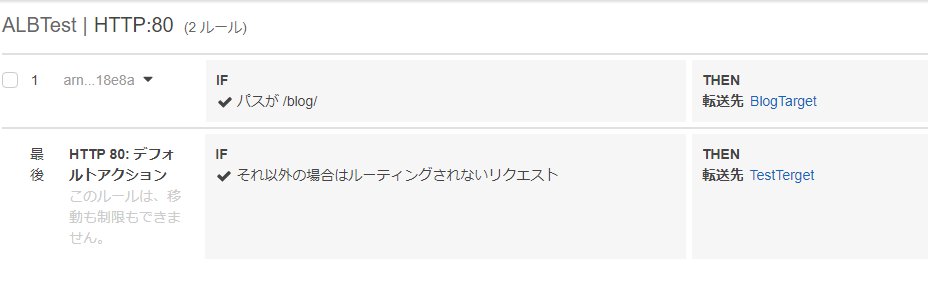

ちゃんと振り分けられました。


ここで分かるように、あくまでパスベースなので、URL引数とかでの振り分けは出来ません。

なお、AWSのALB(Application Load Balancer)で複数アベイラビリティゾーンの設定で詰まった に単一AZのみにEC2インスタンスがあると、
アクセス不能になる事がある。とあったので、調べてみました。


自分の環境では、512回アクセスしましたが接続不能にはなりませんでした。
ただ、公式ドキュメントに大丈夫と記載がない以上、同一グループ内インスタンスはMulti-AZ構成にしておいたほうが無難そうです。
