フットプリントのサイズ測定

Last-modified: Sat, 28 Jul 2018 23:42:20 JST (83d)
  • フットプリントを選択時サイズなどが良く分からない場合、以下の方法で測定することができます。
    (てか基板の寸法みたいにサイズ分かりやすく出せよ・・・)

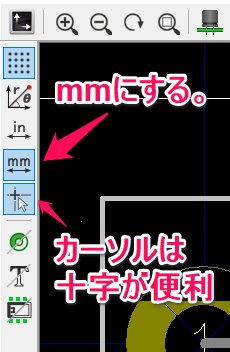

  1. フットプリントのプレビュー画面を表示し、単位をmmに、カーソルを十字に変更します。

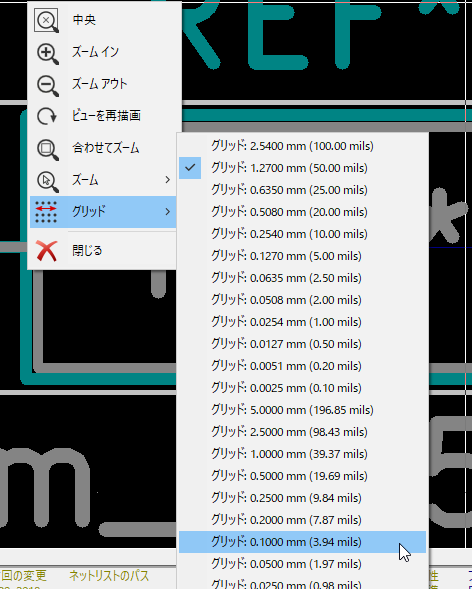

  2. 右クリックし、グリッドの間隔を0.1mmにします。

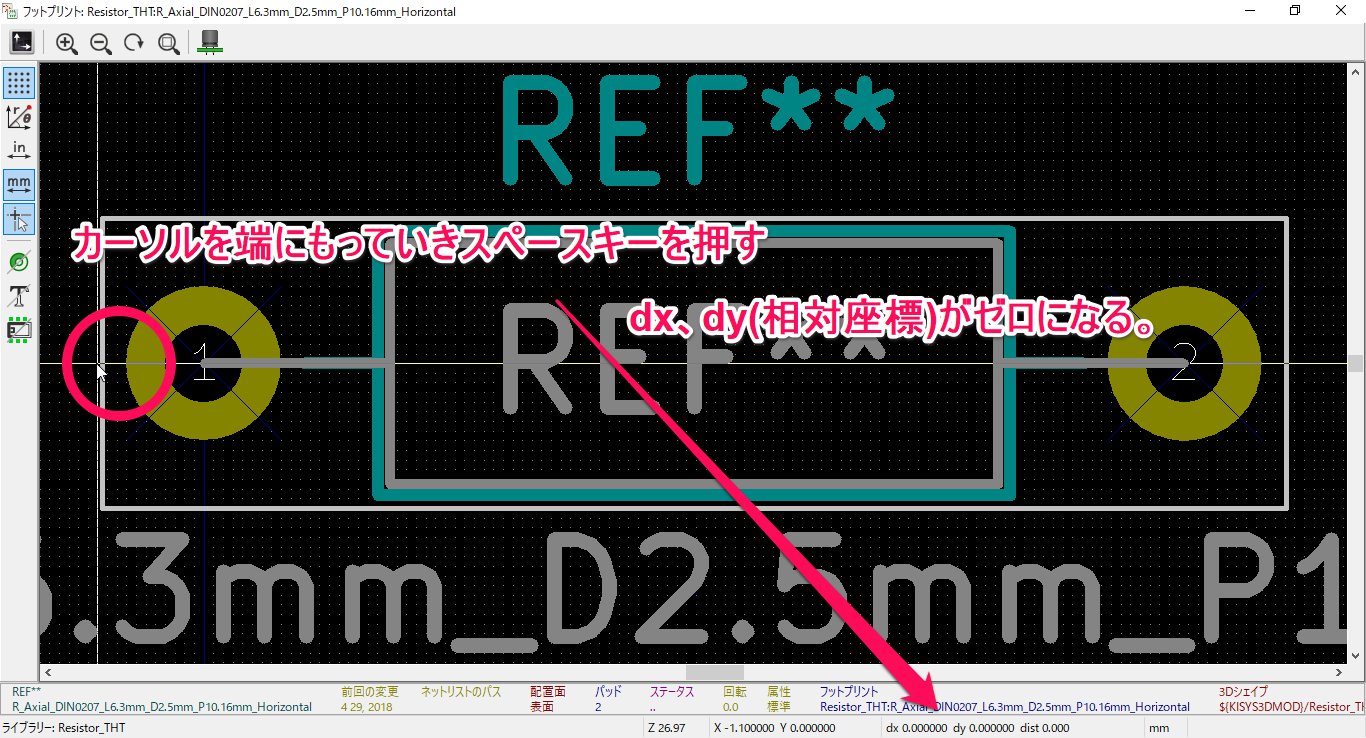

  3. カーソルを測定したい端にもっていき、そこでスペースキーを押します。
    そうすると相対座標がゼロクリアされます。

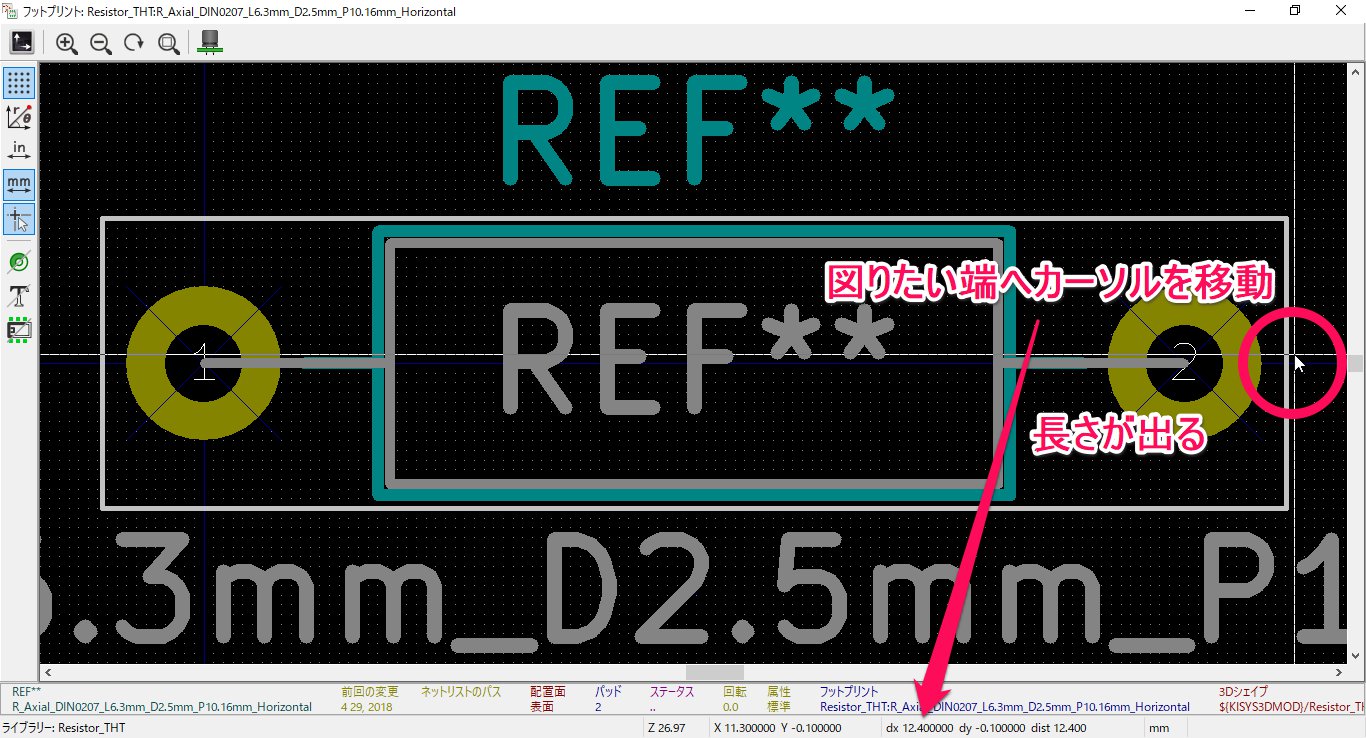

  4. 次に終点にカーソルを移動させると、結果的にグリッド間隔を最小精度としてサイズが分かります。
